株式会社呉英製作所

用途に合わせた電着製品を受託製造ダイヤモンド工具メーカー呉英製作所

呉英製作所では、お客様のニーズに合わせて、製品や工具へのダイヤモンド電着加工を承っています。 長年培った電着技術と一貫した製造プロセスにより、高精度・高耐久の電着製品をオーダーメイドで提供いたします。

主な対応内容

  • 特殊形状のカスタム工具製作
    用途や形状に応じて最適な電着条件を設計し、独自形状の工具を製作します。
  • 用途に応じた表面処理
    切削・研磨性能の最適化や耐摩耗性の向上など、目的に合わせた表面処理を実現。
  • 新製品開発向けの試作対応
    開発段階の試作から量産前評価まで、スピーディーに対応します。
  • 既存製品の再電着（リユース対応）
    他社製品を含め、摩耗した工具への再電着もご相談ください。

呉英製作所は、お客様の「こうしたい」を形にするパートナーとして、柔軟かつ確かな技術でお応えします。
ダイヤモンド電着に関するご相談・お見積りは、ぜひお気軽にお問い合わせください。

ダイヤモンド電着

標準在庫品一覧：ダイヤモンド砥粒

超砥粒の種類

番手 SD CBN-1
40 ● ●
50 ● ●
60 ● ●
80 ● ●
100 ● ●
120 ● ―
140 ● ●
170 ● ●
200 ― ―
230 ― ―
270 ● ●
325 ● ●
400 ● ―
600 ● ●
800 ● ●
1000 ● ●

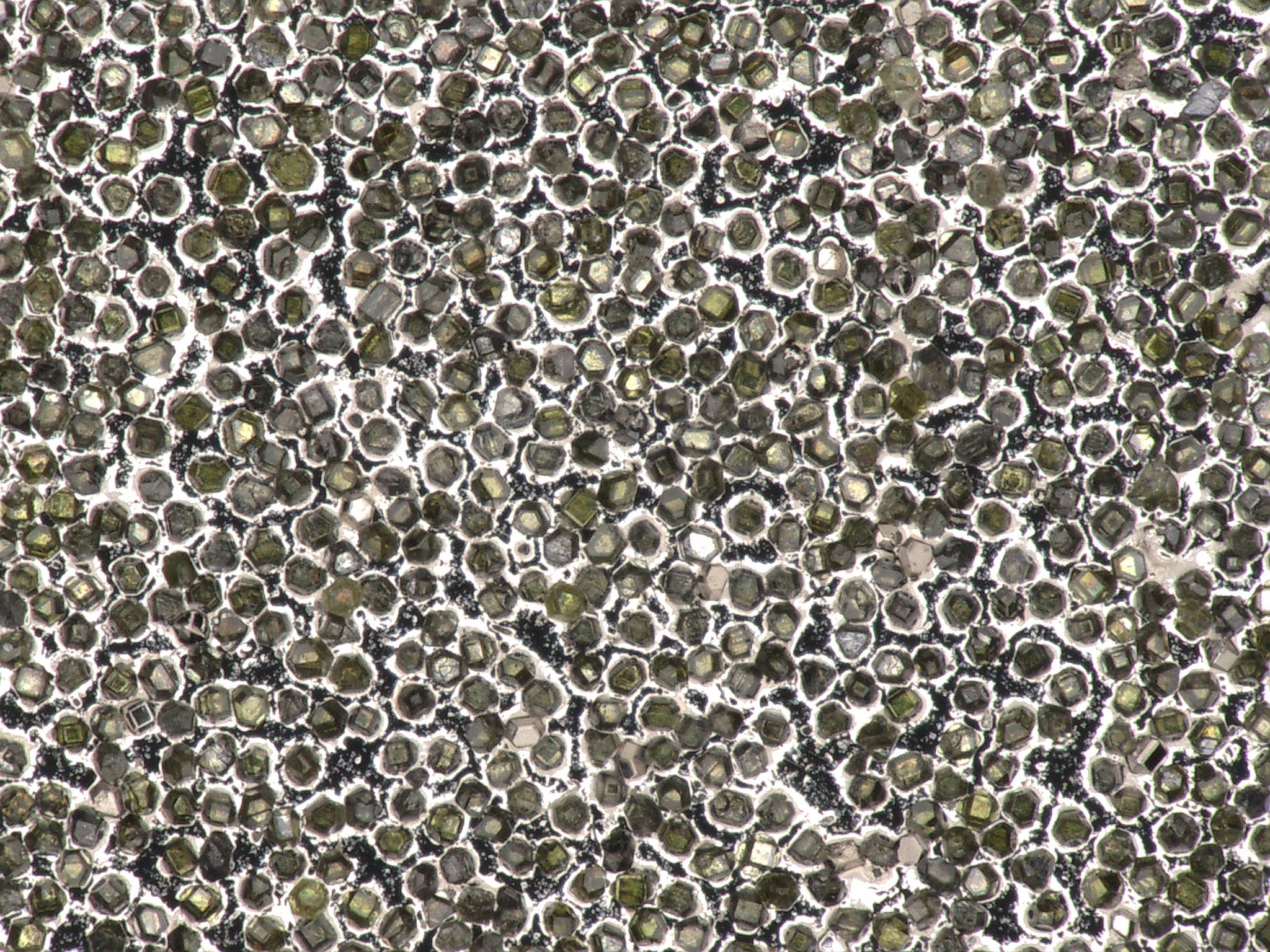

  • ダイヤモンド砥粒1

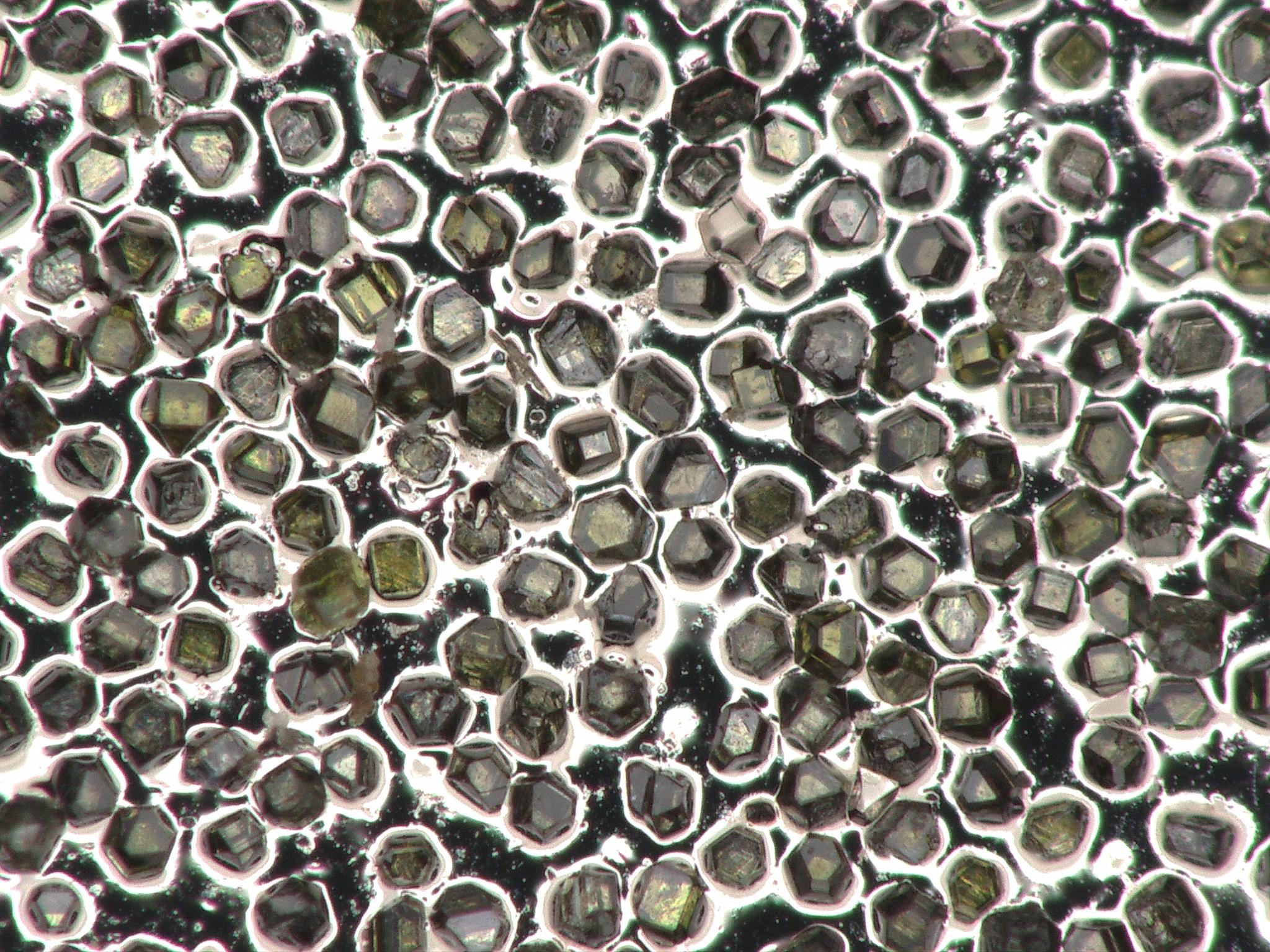

  • ダイヤモンド砥粒2

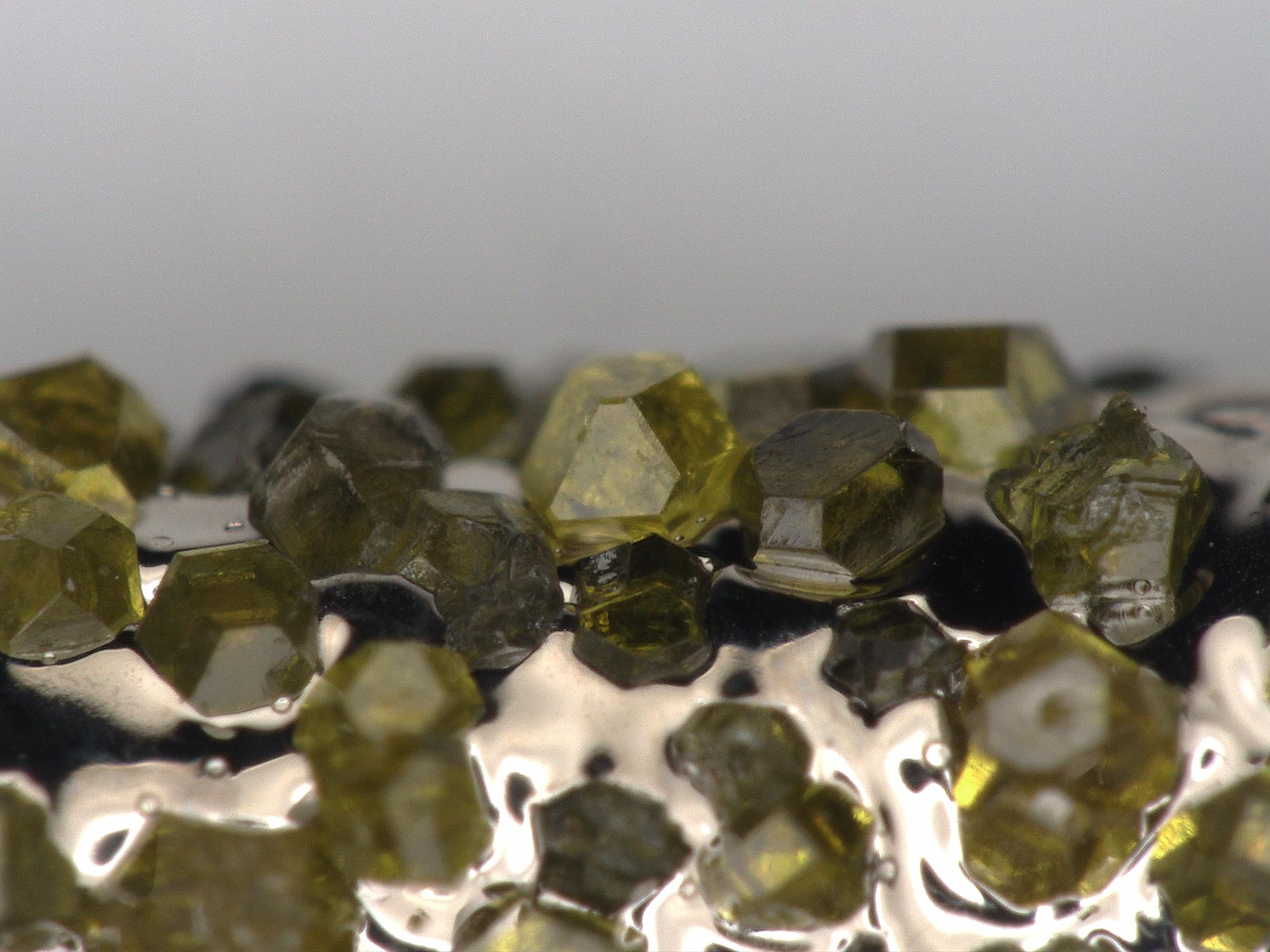

  • ダイヤモンド砥粒3

電着製品の種類を紹介

  • 電着ヤスリ
  • 電着ホイール
  • 電着カッター
  • 電着インター
  • 電着ディスク・プレート

    • 電着ヤスリ

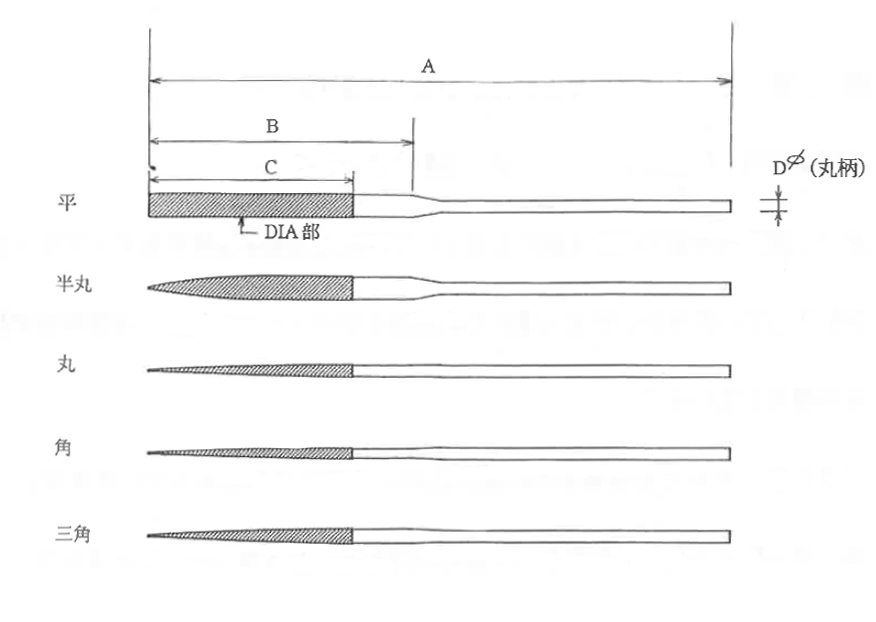

    • 精密ヤスリ（Sタイプ）

      精密ヤスリ（Sタイプ）
      形状 全長 ダイヤ部長さ 幅 粒度
      平 最大200mm 最大70mm 最大8mm ＃60～600
      半丸 最大200mm 最大70mm 最大8mm ＃60～600
      丸 最大200mm 最大70mm 最大4.2mm ＃60～600
      角 最大200mm 最大70mm 最大3.4mm ＃60～600
      三角 最大200mm 最大70mm 最大5.3mm ＃60～600

      *サイズは既製品の電着ヤスリ(Sタイプ)に依存

      用途 各種金型：修正、溝研削、バリ取り、RIKI取り、他手研削
      焼入刃物：刃付け、修正
      超硬合金：粗仕上げ、バリ取り、黒皮取り
      素材 SK、SKS、SKH、S45C、SSH等
      被研削材 SK、SKS、SKH、SCM、SUJ、SUS等の焼入れ品
      超硬、サーメット、ステライト、各種セラミックス、ガラス、陶器類
      製造範囲 形状 通常タイプのヤスリ形状
      見本、図面等による素材製造可能な形状
      素材支給時の形状
      条件 ダイヤ砥粒：#60～600
      その他砥粒：お問い合わせによる
      電着長さ 20～100mm　その他の場合は協議による。
      数量 10本1ロット

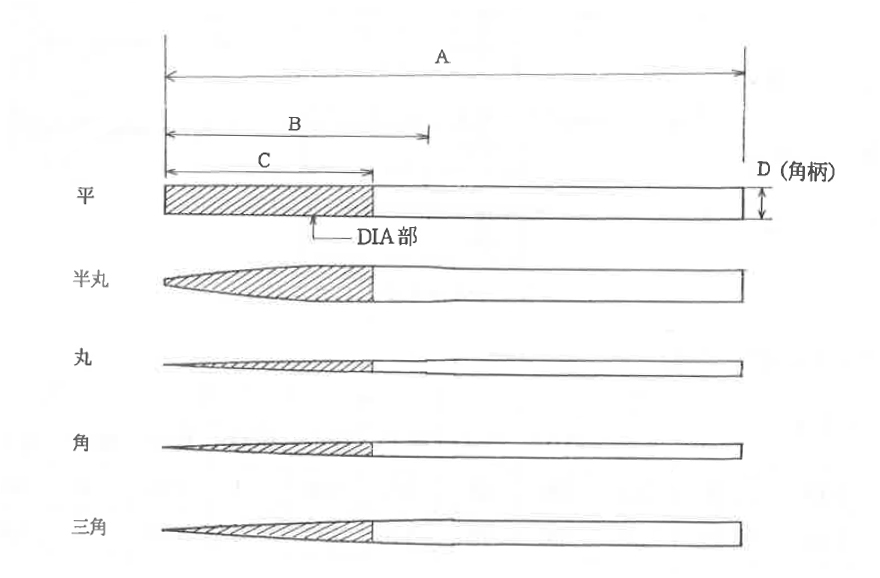

    • 組ヤスリ（Kタイプ）

      組ヤスリ（Kタイプ）
      形状 全長 ダイヤ部長さ 幅 粒度
      平 最大200mm 最大80mm 最大11mm ＃60～600
      半丸 最大200mm 最大80mm 最大12mm ＃60～600
      丸 最大200mm 最大80mm 最大5.6mm ＃60～600
      角 最大200mm 最大80mm 最大5.7mm ＃60～600
      三角 最大200mm 最大80mm 最大9.2mm ＃60～600

      *サイズは既製品の電着ヤスリ(Kタイプ)に依存

      用途 各種金型：修正、溝研削、バリ取り、RIKI取り、他手研削
      焼入刃物：刃付け、修正
      超硬合金：粗仕上げ、バリ取り、黒皮取り
      素材 SK、SKS、SKH、S45C、SSH等
      被研削材 SK、SKS、SKH、SCM、SUJ、SUS等の焼入れ品
      超硬、サーメット、ステライト、各種セラミックス、ガラス、陶器類
      製造範囲 形状 通常タイプのヤスリ形状
      見本、図面等による素材製造可能な形状
      素材支給時の形状
      条件 ダイヤ砥粒：#60～600
      その他砥粒：お問い合わせによる
      電着長さ 20～100mm　その他の場合は協議による。
      数量 10本1ロット

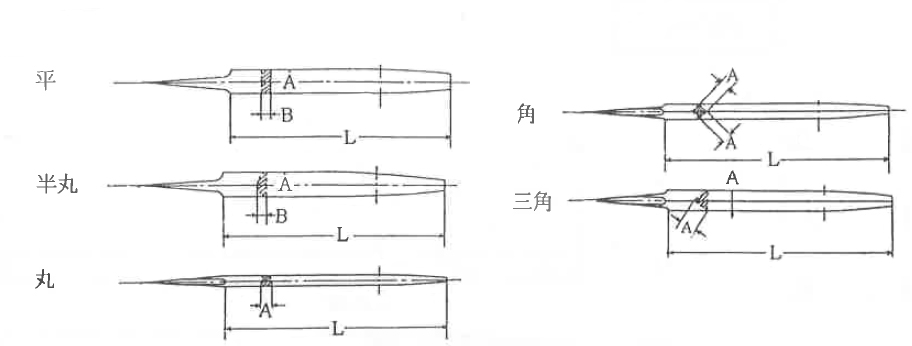

    • 鉄工ヤスリ

      鉄工ヤスリ
      サイズ 平 半刃 丸 角 三角
      幅 厚み 長さ 幅 厚み 長さ 幅 長さ 幅 長さ 幅 長さ
      100 11 3.5 100 11 3.5 100 4 100 4 100 9 100
      150 16 4 150 16 4.5 150 6 150 6 150 12 150
      200 21 5 200 21 6 200 8 200 8 200 15 200
      250 25 6 250 25 7 250 10 250 10 250 17 250
      300 30 7 300 30 8.5 300 12 300 12 300 20 300
      350 34 7.5 350 34 10 350 15 350 15 350 22 350

      *サイズは既製品の電着ヤスリ(Sタイプ)に依存

      用途 各種金型：修正、溝研削、バリ取り、RIKI取り、他手研削
      焼入刃物：刃付け、修正
      超硬合金：粗仕上げ、バリ取り、黒皮取り
      素材 SK、SKS、SKH、S45C、SSH等
      被研削材 SK、SKS、SKH、SCM、SUJ、SUS等の焼入れ品
      超硬、サーメット、ステライト、各種セラミックス、ガラス、陶器類
      製造範囲 形状 通常タイプのヤスリ形状
      見本、図面等による素材製造可能な形状
      素材支給時の形状
      条件 ダイヤ砥粒：#100～270
      その他砥粒：お問い合わせによる
      電着長さ 50～270mm　その他の場合は協議による。
      数量 1本より制作

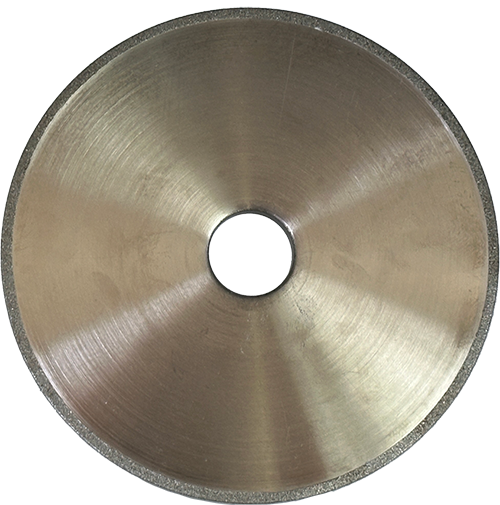

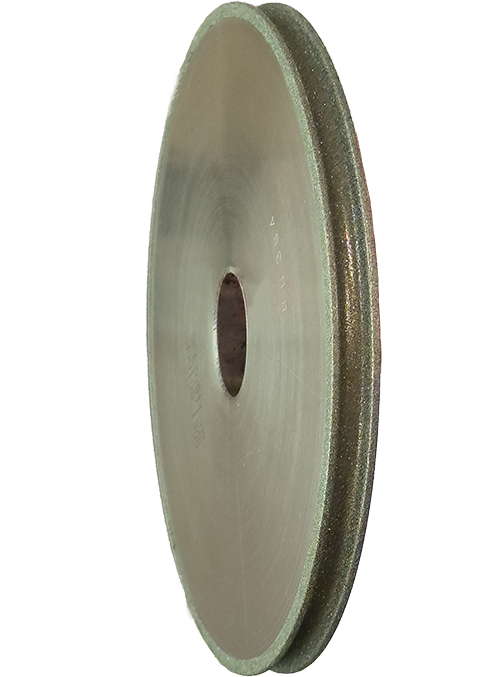

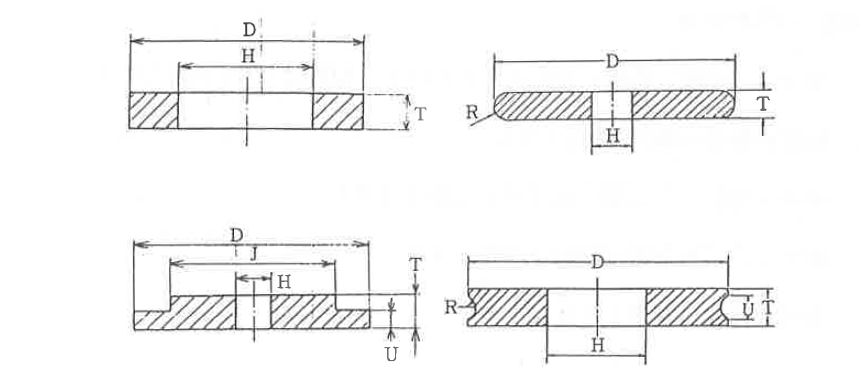

    電着ホイール

    電着ホイール
    電着ホイール

      新規制作の他、再電着も承ります。

    • 電着ホイール
      用途 工具：ダップ、ドリル、エンドミル、ホブ、ブローチ、各種カッター他
      治具、金型：治工具類、各種金型
      各種産業機械：機械部品、電機部品、ベアリング、自動車他
      素材 可：鉄系金属
      SS45C、SS、SK、SKD、SKH、SUS等
      被研削材 セラミックス(炭化ケイ素、チッ化ケイ素、アルミナ、ジルコニア他)
      超硬、サーメット、フェライト、ガラス、御影石、大理石、カーボン、FRP、ゴム、溶射金属等
      (SK、SKH、SKS、SCM、SUJ、SUS、ステライト、インコネル、ハステロイ等)
      製造範囲 形状 見本、図面等合金製造可能な形状
      台金支給時の形状
      条件* 粒度(ダイヤ砥粒)：#60～325
      粒度(CBN)：#60,100,140,170,270
      その他砥粒：お問い合わせによる
      寸法1 外径50～200mm
      寸法2 厚み20mmまで
      数量 1枚から

      *上記条件以外での制作は別途お打ち合わせ

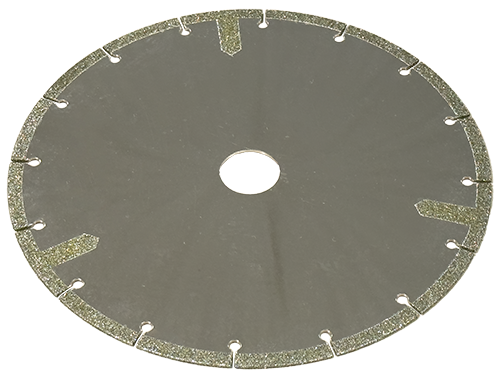

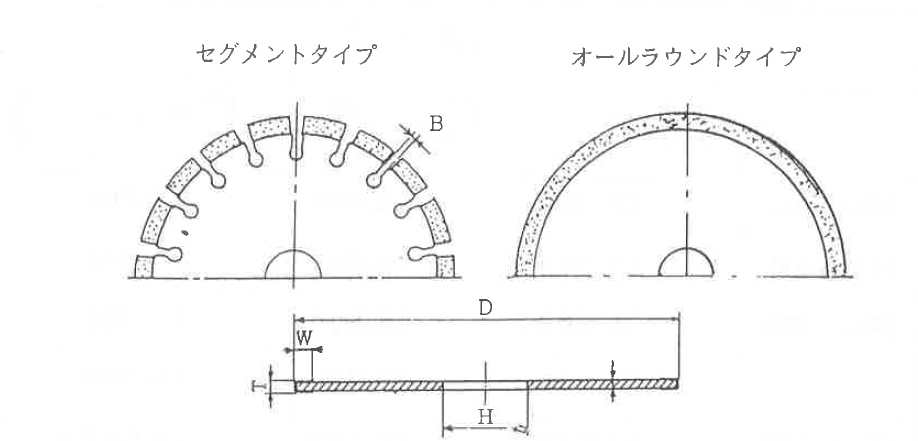

    電着カッター

    電着カッター
    電着カッター
    • 用途 石材：切断、溝切り
      窯業製品：耐火物、アスベスト、レンガ等の切断
      FRP製品：ユニットバス、水タンク、各種容器の切断
      硬脆材料：ガラス、セラミック等の切断
      素材 可：鉄系金属
      SK、SKS、S45C等
      被研削材 御影石、大理石、鉄平石、他石材
      炭化ケイ素、チッ化ケイ素、アルミナ、ジルコニア他
      耐火レンガ、電鋳レンガ、アスベスト、カーボン、FRP、ガラス超硬、サーメット、砥石等
      製造範囲 形状 電着、ドライカッター通常基板形状
      見本、図面等基板製作可能な形状
      基板支給時の形状
      条件* 粒度(ダイヤ砥粒)：#60～325
      粒度(CBN)：#60,100,140,170,270
      その他砥粒：お問い合わせによる
      寸法 外径480mmまで
      数量 1枚から

      *上記条件以外での制作は別途お打ち合わせ

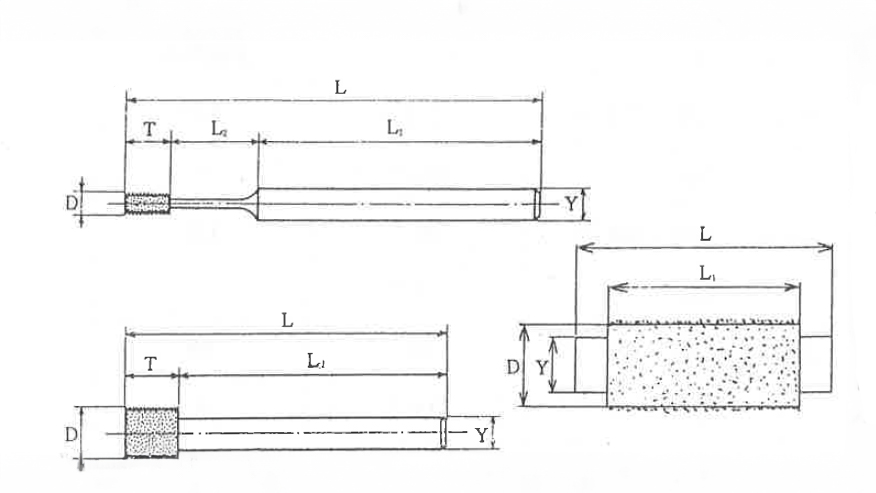

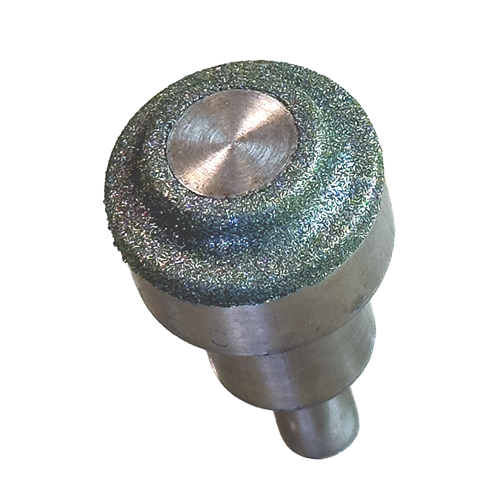

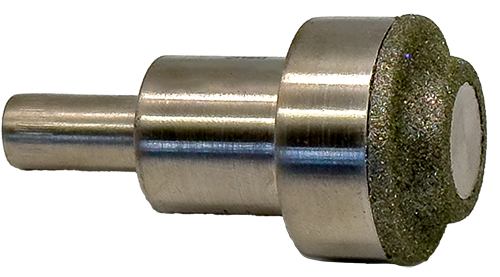

    電着インター

    電着インター
    電着インター
    • 電着インター
      用途 金型：治具、機械部品等：穴加工、修正、バリ取り。面取り、RLAN取り
      内面研削、ジグ研削、リューターによる手研削
      ロール：すべり止め(紙)、ゴムの研削、非金属材料の微粉製造
      プレード：刃物研磨、修正、砥石のツルーイング、面だし、幅広面の研削
      素材 可：鉄系金属
      SK、SKS、S45C、SUJ、SKD等
      被研削材 超硬、サーメット、炭化ケイ素、チッ化ケイ素、アルミナ、ジルコニア、
      カーボン、ゴム、溶射材料等
      SK、SKH、SKS、SCM、SUJ、ステライト、インコネル、ハステロイ等
      製造範囲 形状 見本、図面等による素材製造可能な形状
      台金支給の形状
      条件 粒度(ダイヤ)：#100～325
      粒度(CBN)：#100,140,170,270
      その他砥粒：お問い合わせによる
      寸法1 外径200mmまで(軸付き以外)
      寸法2 長さ1000mmまで(軸付き以外)
      数量 1本より制作(軸付き以外)

      *上記条件以外での制作は別途お打ち合わせ

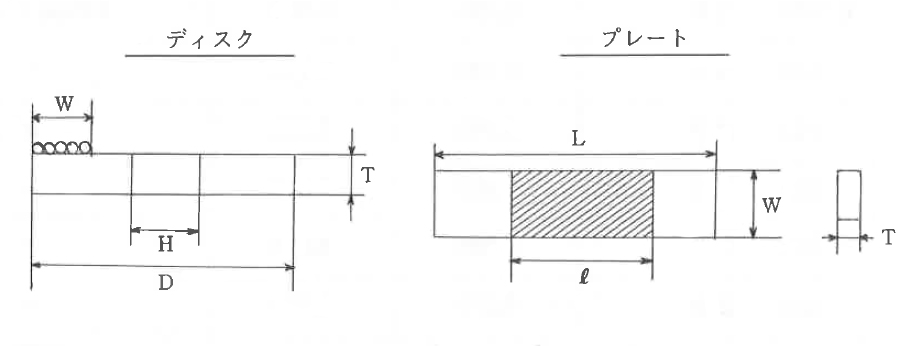

    電着ディスク・プレート

    • 電着ディスク・プレート
      用途 工具：ダップ、ドリル、エンドミル、ホブ、ブローチ、各種カッター他
      治具、金型：治工具類、各種金型
      各種産業機械：機械部品、電機部品、ベアリング、自動車他
      各種試料研磨加工：試料研磨、面取り加工
      素材 可：鉄系金属
      SS45C、SS、SK、SKD、SKH、SUS等
      被研削材 セラミックス(炭化ケイ素、チッ化ケイ素、アルミナ、ジルコニア他)
      超硬、サーメット、フェライト、ガラス、御影石、大理石、カーボン、FRP、ゴム、溶射金属等
      (SK、SKH、SKS、SCM、SUJ、SUS、ステライト、インコネル、ハステロイ等)
      製造範囲 形状 見本、図面等合金製造可能な形状
      台金支給時の形状
      条件* 粒度(ダイヤ砥粒)：#60～325
      粒度(CBN)：#60,100,140,170,270
      その他砥粒：お問い合わせによる
      寸法1 外径50～200mm
      寸法2 厚み20mmまで
      数量 1枚から

      *上記条件以外での制作は別途お打ち合わせ

    上記製品以外の電着製品の製作も可能です、お気軽にお問い合わせください。

    その他　電着製品

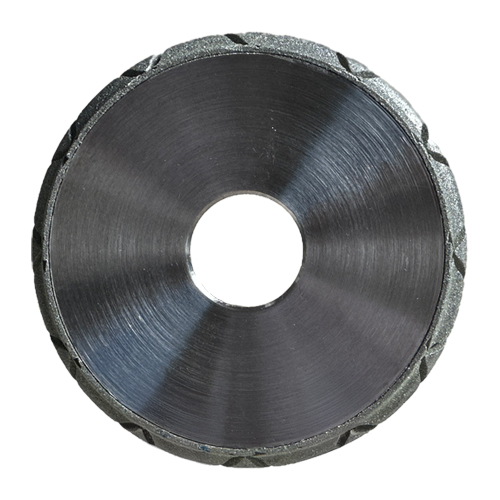

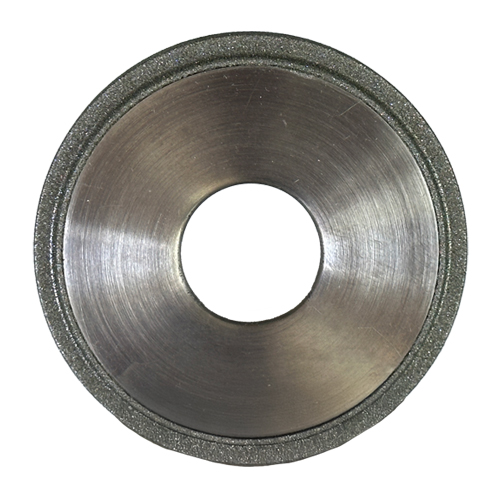

    その他　電着製品電着ホイール
    その他　電着製品電着ホイール

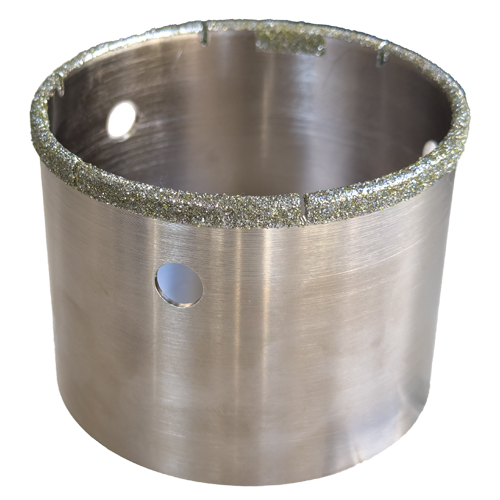

    その他　電着製品電着ホルソー
